시트파일

제품소개

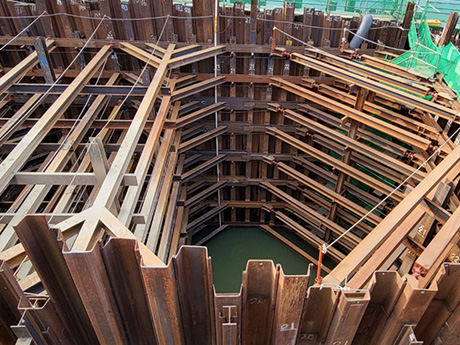

시트파일(Sheet Pile) 또는 강널말뚝이라고 하며 토목·건축공사 등에서 사용되는 판자 모양의 말뚝으로 주로 물막이,흙막이 등을 위해 박는 강판으로 된 말뚝을 말하며 시트파일은 차수벽 및 토루벽 역할이 우수합니다. 주로 흙막이, 임시 물막이, 연직 차수벽, 호안 및 안벽 공사 등에 사용됩니다.

견적문의

031-356-2356

에스원스틸 시트파일의 특징

01. 우수한 품질

에스원스틸은 고재의 경우 1회 사용강재만을
취급하며 모든 품목을 직접 현장에서 까다로운
검수과정을 통해 상태가 A급으로 우수한
제품만을 하치장에 보유하고 있습니다.
02. 경제적인 가격

에스원스틸은 1군 건설사[GS건설·한화건설·
대우건설·현대건설·포스코이앤씨·코오롱글로벌·
롯데건설·태영건설]에 등록되어 있으며 타사
대비 우수한 품질은 물론 경쟁력 있는 가격을
제공합니다.
03. 정확하고 신속한 서비스

에스원스틸은 하치장에 있는 모든 품목을
길이별, 용도별로 분류해 정확하고 신속한
서비스를 제공하며 철강재 특성상 오래 걸리는
상·하차 시간을 획기적으로 줄였습니다.
04. 신뢰도 높은 제품

중고 철강재 특성상 제품의 제작년도 및 사용
기간을 정확히 알 수 없는 반면에 에스원스틸의
주 매입처는 대형 건설사 및 1군 건설사로
제품의 현장투입 시점과 정확한 사용기간을
파악해 신뢰도 높은 제품을 제공합니다.

치수 및 단면성능

형식	치수			강널말뚝 1본당				벽폭 1M당
	폭(B)	높이(H)	두께(t)	단면적	단위 중량	단면 2차모멘트	단면계수	단면적	단위 중량	단면 2차모멘트	단면계수
	mm	mm	mm	cm²	kg/m	cm⁴	cm³	cm²/m	kg/m²	cm⁴/m	cm³/m
SP-II	400	100	10.5	61.18	48.0	1,240	152	153.0	120	8,740	874
SP-III	400	125	13	76.42	60.0	2,220	223	191.0	150	16,800	1,340
SP-IIIA	400	150	13	76.40	60.0	3,060	278	191.0	150	22,600	1,510
SP-IV	400	170	15.5	96.99	76.1	4,670	362	242.5	190	38,600	2,270
SP-VM	500	175	16.5	109.60	86.0	5,345	383	219.2	172	40,290	2,310
SP-VA	500	200	19.5	133.80	105.0	8,100	520	267.6	210	63,000	3,150
SP-IIW	600	130	10.3	78.70	61.8	2,110	203	131.2	103	13,000	1,000
SP-IIIW	600	180	13.4	103.90	81.6	5,220	376	173.2	136	32,400	1,800

화학성분 : KS F 4604 (JIS A5528)

기호	화학성분 Max (%)
기호	C	Si	Mn	P	S	Cu
SY 300	-	-	-	0.040	0.040	0.23~0.55
SY 400	-	-	-	0.040	0.040	0.23~0.55

기계적 성질 : KS F 4604 (JIS A5528)

기호 (종래 기호)	인장강도(TS)		항복점(YP)		연신율 (EL)
기호 (종래 기호)	kg/mm²	N/mm²	kg/mm²	N/mm²	연신율 (EL)
SY 300	51 이상	500 이상	30 이상	300 이상	17 이상
SY 400	56 이상	550 이상	40 이상	400 이상	15 이상
